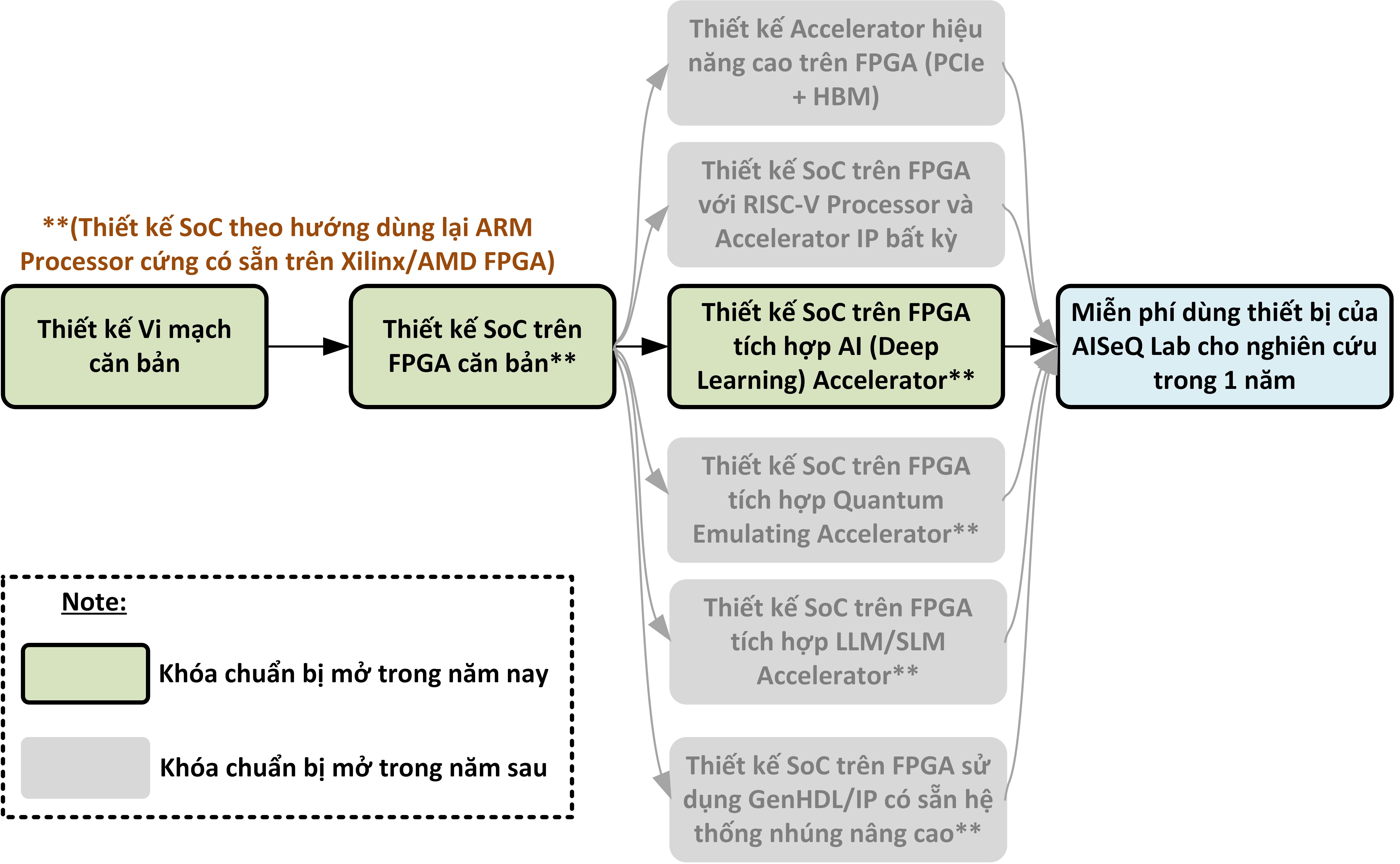

Khoá học
[1] Thiết kế SoC trên FPGA căn bản [3 phần, 16 buổi]
[2] Thiết kế SoC nâng cao trên FPGA cho AI [6 phần - 16 buổi]
Thiết kế SoC trên FPGA căn bản
Thiết kế SoC theo hướng dùng lại Processor cứng có sẵn trên FPGA
Phần A: Các thành phần SoC cơ bản
Buổi 1: Giới thiệu SoC & Vi xử lý trên Xilinx/AMD FPGA
Nội dung: Khái niệm SoC, kiến trúc PS-PL, vi xử lý ARM Cortex-A9/A53 trong Zynq
Demo: Chơi game chạy trên Vi xử lý
Source Code: Các code C/C++/Python/Javascript/… cơ bản chạy trên vi xử lý
Document: Tài liệu tự biên soạn cho các loại vi xử lý trên FPGA
Bài tập: Tìm hiểu kiến thức cơ bản về vi xử lý trên Xilinx/AMD FPGA
Buổi 2: Các ngoại vi trên PS và PL
Nội dung: Ngoại vi PS và PL (UART, SPI, I2C, GPIO).
Demo: Thực hành với các ngoại vi
Source: Các code C điều khiện và Verilog cho ngoại vi
Document: Tài liệu tự biên soạn cho các loại ngoại vi trên FPGA
Bài tập: Viết các code Verilog cho ngoại vi chạy trên PS và PL
Buổi 3: Thiết kế AXI Bus
Nội dung: Tổng quan AXI4, AXI-Full, AXI-lite, AXI-stream; master-slave transaction.
Demo: Vivado block design với AXI Interconnect.
Source: Các code Verilog mẫu cho các loại AXI4 bus.
Document: Tài liệu tự biên soạn cho các loại AXI4 bus.
Bài tập: Viết các code Verilog xử lý giao diện AXI-Full, AXI-lite, và AXI-stream bus.
Buổi 4: Thiết kế Memory subsystem
Nội dung: DDR controller trong PS, BRAM, FIFO, LUTRAM trong PL, kết nối memory qua AXI.
Demo: Đọc ghi dữ liệu từ memory ở DDR, BRAM, FIFO, LUTRAM.
Source: Các code Verilog và code C điều khiển memory ở PS và PL.
Document: Tài liệu tự biên soạn cho các loại memory trên PS và PL.
Bài tập: Viết chương trình copy dữ liệu từ DDR sang BRAM.
Buổi 5: Thiết kế Custom IP cơ bản & tích hợp vào hệ thống SoC
Nội dung: Viết Verilog cho multiplier_ip.v (thực hiện Y=A*X + B), đóng gói thành AXI4-Full, AXI4-Lite, và AXI-Stream IP.
Demo: Block design (PS + multiplier IP).
Source: Các code C điều khiển và Verilog cho ngoại vi.
Document: Tài liệu tự biên soạn cho thiết kế custom IP cơ bản trên FPGA.
Bài tập: Viết divider IP và đóng gói thành AXI4-Full, AXI4-Lite, và AXI-Stream IP.
Buổi 6: Tích hợp ILA để debug
Nội dung: Giới thiệu Integrated Logic Analyzer (ILA), cách chèn ILA vào thiết kế để quan sát tín hiệu trong PL; so sánh debug bằng UART vs debug bằng ILA.
Demo: Thêm ILA vào multiplier/divider IP, quan sát tín hiệu AXI handshake (AWVALID, AWREADY, WVALID, WREADY, RVALID, RREADY).
Source: Code Verilog IP + file Vivado ILA configuration.
Document: Tutorial tự biên soạn Debugging SoC Design with Vivado ILA (AISeQ Lab).
Bài tập: Thêm ILA vào một module RAM hoặc counter, phân tích waveform của tín hiệu đọc/ghi.
Phần B: Linux setup
Buổi 7: Cài đặt PetaLinux
Nội dung: PetaLinux flow, kernel, rootfs, device tree.
Demo: Build PetaLinux, boot Linux trên board.
Source: Cấu hình PetaLinux cơ bản, script build.
Document: Tutorial tự biên soạn cho cài đặt petalinux.
Bài tập: Tự cài lại petalinux cho FPGA.
Buổi 8: Custom Device Tree và thêm Driver cho Kernel
Nội dung: Cấu trúc Device Tree, binding custom IP; viết và thêm kernel driver cơ bản vào build PetaLinux.
Demo: Thêm multiplier IP vào device tree, build kernel với driver mới.
Source: File system-user.dtsi, multiplier_driver.c.
Document: Tutorial tự biên soạn Custom Device Tree & Kernel Driver.
Bài tập: Thêm node cho divider IP và build kernel với driver tương ứng.
Phần C: Project thực tế căn bản
Ứng dụng 1: Digital Filter (FIR/IIR)
Buổi 9: Thiết kế IP Digital Filter
Nội dung: FIR filter (convolution), cấu trúc nhân-cộng.
Demo: Tạo IP FIR với N tap = 8, test với data mẫu.
Source: fir_ip.v, testbench FIR.
Document: Tutorial tự biên soạn FIR Filter IP Design on FPGA.
Bài tập: Mở rộng FIR N=16, so sánh resource FPGA.
Buổi 10: Hiện thực & đánh giá SoC tích hợp Digital Filter IP
Nội dung: Tích hợp IP FIR vào SoC, điều khiển bằng PIO; lấy input từ ngoại vi (sensor giả lập hoặc file ADC), so sánh kết quả CPU vs FPGA.
Demo: SoC chạy Linux, user app gửi data qua PIO, nhận kết quả filter.
Source: fir_driver.c, app benchmark.
Document: Tutorial tự biên soạn SoC with FIR Filter - PIO Control.
Bài tập: Báo cáo latency & throughput cho 1000 mẫu tín hiệu.
Buổi 11: Thiết kế IP AES-128
Nội dung: Cấu trúc AES-128 (ECB mode), tạo IP encrypt 128-bit block.
Demo: IP AES-128 xử lý block dữ liệu test.
Source: aes_ip.v, testbench AES.
Document: Tutorial tự biên soạn AES-128 Hardware Design on FPGA.
Bài tập: Thêm decrypt mode vào IP.
Buổi 12: Hiện thực & đánh giá SoC tích hợp AES-128 IP
Nội dung: Tích hợp IP AES vào SoC, điều khiển bằng PIO; lấy input từ camera/video stream giả lập, mã hóa dữ liệu frame, benchmark CPU vs FPGA.
Demo: SoC nhận frame ảnh/video, AES-128 encrypt, hiển thị kết quả mã hóa.
Source: aes_driver.c, app benchmark.
Document: Tutorial tự biên soạn SoC with AES-128 - Video Encryption via PIO.
Bài tập: Báo cáo throughput (MB/s) khi mã hóa 1 video clip ngắn.
Buổi 13: Thiết kế IP nhân ma trận
Nội dung: Nhân ma trận NxN, systolic array cơ bản.
Demo: Tạo IP nhân ma trận 8x8, test dữ liệu bằng testbench.
Source: matmul_ip.v, testbench matrix.
Document: Tutorial tự biên soạn Matrix Multiplication IP Design.
Bài tập: Thử mở rộng N=16.
Buổi 14: Hiện thực & đánh giá SoC tích hợp nhiều IP nhân ma trận
Nội dung: Tích hợp nhiều IP vào SoC, điều khiển và truyền dữ liệu bằng PIO & DMA; so sánh CPU vs FPGA khi nhân ma trận.
Demo: SoC thực hiện nhân ma trận với 4 IP nhân ma trận.
Source: matmul_pio.c, benchmark script.
Document: Tutorial tự biên soạn SoC with Multiple Matrix Multiplication IP.
Bài tập: Báo cáo latency CPU vs FPGA cho N=8, 16.
Buổi 15 & 16: Báo cáo & Demo Final Project
Nội dung: Sinh viên thuyết trình, demo project (FIR / AES / Matmul).
Demo: FPGA chạy 1 trong 3 ứng dụng, benchmark trực tiếp.
Source: Slide/report template.
Bài tập: Nộp báo cáo + thuyết trình + kết quả benchmark CPU vs FPGA.
Thiết kế SoC nâng cao trên FPGA cho AI
Tối ưu hóa IP tăng tốc Deep Learning với processor cứng SoC
Phần A: Phát triển DNN Model
Buổi 1: Giới thiệu về DNN & Training Model bằng TensorFlow
Nội dung: Train LeNet-5 trên MNIST bằng TensorFlow, export weight FP32.
Demo: Training + test accuracy ~98% trên PC.
Source: Python/TensorFlow training script.
Document: Tutorial Training LeNet-5 with TensorFlow.
Bài tập: Train model và export weight/bias ra file .bin.
Buổi 2: Baseline Inference (FP32 vs Fixed-point)
Nội dung: So sánh inference FP32 (baseline) vs Fixed-point (Q-format/INT8).
Demo: Run inference LeNet-5 trên ARM CPU (FP32 vs INT8).
Source: Python FP32 inference, C fixed-point inference.
Document: Tutorial Floating vs Fixed-point Inference.
Bài tập: Báo cáo latency & accuracy FP32 vs INT8.
Phần B: Xây dựng Accelerator Fixed-point
Buổi 3: Thiết kế IP Convolution + Memory subsystem
Nội dung: Conv2D accelerator fixed-point (systolic array, sliding window) + BRAM buffer + DDR interface.
Demo: Conv IP 3x3 fixed-point với buffer BRAM, test ảnh MNIST.
Source: conv_ip.v, buffer Verilog, testbench conv.
Document: Tutorial Fixed-point Conv Accelerator with Memory Optimization.
Bài tập: Mở rộng kernel 5x5, so sánh latency.
Buổi 4: Thiết kế IP Fully Connected + Memory subsystem
Nội dung: Matrix-vector multiply accelerator (fixed-point) + DDR input/output + BRAM buffer.
Demo: FC IP 128x128, test dữ liệu từ LeNet-5.
Source: fc_ip.v, DDR/BRAM interface code.
Document: Tutorial Fixed-point FC Accelerator with Memory Optimization.
Bài tập: Benchmark latency cho 256x256.
Buổi 5: Tích hợp Accelerator vào SoC & Debug bằng ILA
Nội dung: Tích hợp Conv/FC IP vào SoC qua AXI; chèn ILA để debug transaction (AWVALID, WVALID, RVALID…).
Demo: Run inference test, capture waveform bằng Vivado ILA.
Source: Block design Vivado, ILA config, testbench.
Document: Tutorial Integrating Accelerator into SoC with ILA Debugging.
Bài tập: Gắn ILA cho Conv IP, phân tích tín hiệu AXI handshake.
Phần C: Setup Linux & Driver
Buổi 6: Build Linux & Custom Driver cho Accelerator
Nội dung: Build PetaLinux, custom device tree, viết driver UIO/char cho Conv/FC IP.
Demo: Boot Linux, test /dev/conv_accel.
Source: conv_driver.c, system-user.dtsi.
Document: Tutorial Linux Driver for AI Accelerators.
Bài tập: Thêm node cho FC IP, xác minh bằng dmesg.
Phần D: Real-time inference & Đánh giá
Buổi 7: Chạy real-time inference & Benchmark
Nội dung: SoC inference dữ liệu real-time (camera/sensor stream), benchmark latency & throughput.
Demo: Run LeNet-5 trên FPGA Accelerator, so sánh CPU vs FPGA.
Source: cnn_realtime.c, benchmark script.
Document: Tutorial Real-time Inference on FPGA SoC.
Bài tập: Báo cáo latency & throughput cho stream 30 fps.
Phần E: Cải tiến Accelerator (Quantization & Pruning)
Buổi 8: Quantization với TFLite
Nội dung: FP32 → INT8 với TensorFlow Lite, phân tích trade-off accuracy.
Demo: Convert LeNet-5 sang INT8.
Source: TFLite quantization script.
Document: Tutorial Quantization for FPGA Deployment.
Bài tập: Báo cáo accuracy drop FP32 vs INT8.
Buổi 9: Benchmark Accelerator với Quantized Model
Nội dung: Run quantized LeNet-5 trên FPGA, so sánh latency vs accuracy baseline.
Demo: Inference INT8 trên FPGA Accelerator.
Source: cnn_quant.c, benchmark log.
Document: Tutorial Quantized CNN Accelerator.
Bài tập: Báo cáo accuracy vs latency.
Buổi 10: Pruning Model bằng TensorFlow MOT
Nội dung: Loại bỏ weights nhỏ, tạo sparse model.
Demo: Prune LeNet-5 (50% sparsity).
Source: TF pruning script.
Document: Tutorial Model Pruning for Efficient FPGA Deployment.
Bài tập: Báo cáo accuracy drop sau pruning.
Buổi 11: Benchmark Accelerator với Pruned Model
Nội dung: Run pruned LeNet-5 trên FPGA.
Demo: So sánh resource usage Dense vs Sparse.
Source: cnn_prune.c, benchmark log.
Document: Tutorial Pruned CNN Accelerator.
Bài tập: Báo cáo latency, throughput, accuracy.
Phần F: Ứng dụng mở rộng & Final Project
Buổi 12: Thiết kế & triển khai CNN cho CIFAR-10
Nội dung: Mapping CNN nhỏ (3 conv + 2 FC) cho CIFAR-10 dataset.
Demo: FPGA inference CIFAR-10.
Source: cifar_cnn.v, dataset sample.
Document: Tutorial Deploying CIFAR-10 CNN on FPGA.
Bài tập: Benchmark latency batch 100 ảnh.
Buổi 13: Benchmark CNN cho CIFAR-10
Nội dung: Đánh giá latency, throughput, accuracy cho CIFAR-10 trên FPGA.
Demo: Benchmark SoC vs CPU.
Source: cifar_bench.c, benchmark script.
Document: Tutorial Benchmarking CIFAR-10 on FPGA.
Bài tập: Báo cáo CPU vs FPGA cho CIFAR-10.
Buổi 14: Thiết kế & triển khai CNN cho Cat vs Dog dataset
Nội dung: CNN nhỏ cho binary classification (Conv+FC).
Demo: FPGA inference Cat vs Dog.
Source: catdog_cnn.v, dataset sample.
Document: Tutorial Deploying Cat vs Dog CNN on FPGA.
Bài tập: Train Cat vs Dog CNN trên PC, export weights cho FPGA.
Buổi 15: Benchmark CNN cho Cat vs Dog
Nội dung: Đánh giá latency, throughput, accuracy cho Cat vs Dog trên FPGA.
Demo: Benchmark SoC vs CPU.
Source: catdog_bench.c, benchmark script.
Document: Tutorial Benchmarking Cat vs Dog CNN on FPGA.
Bài tập: Báo cáo CPU vs FPGA cho Cat vs Dog dataset.
Buổi 16: Báo cáo & Demo Final Project
Nội dung: Sinh viên thuyết trình & demo project nhóm (LeNet-5, CIFAR-10 hoặc Cat vs Dog).
Demo: FPGA chạy inference thực tế với model chọn.
Source: Slide/report template.
Document: Guideline Final Project Report & Demo.
Bài tập: Nộp báo cáo + demo kết quả + benchmark CPU vs FPGA.
